MSS SP-71 Swing Check Valve

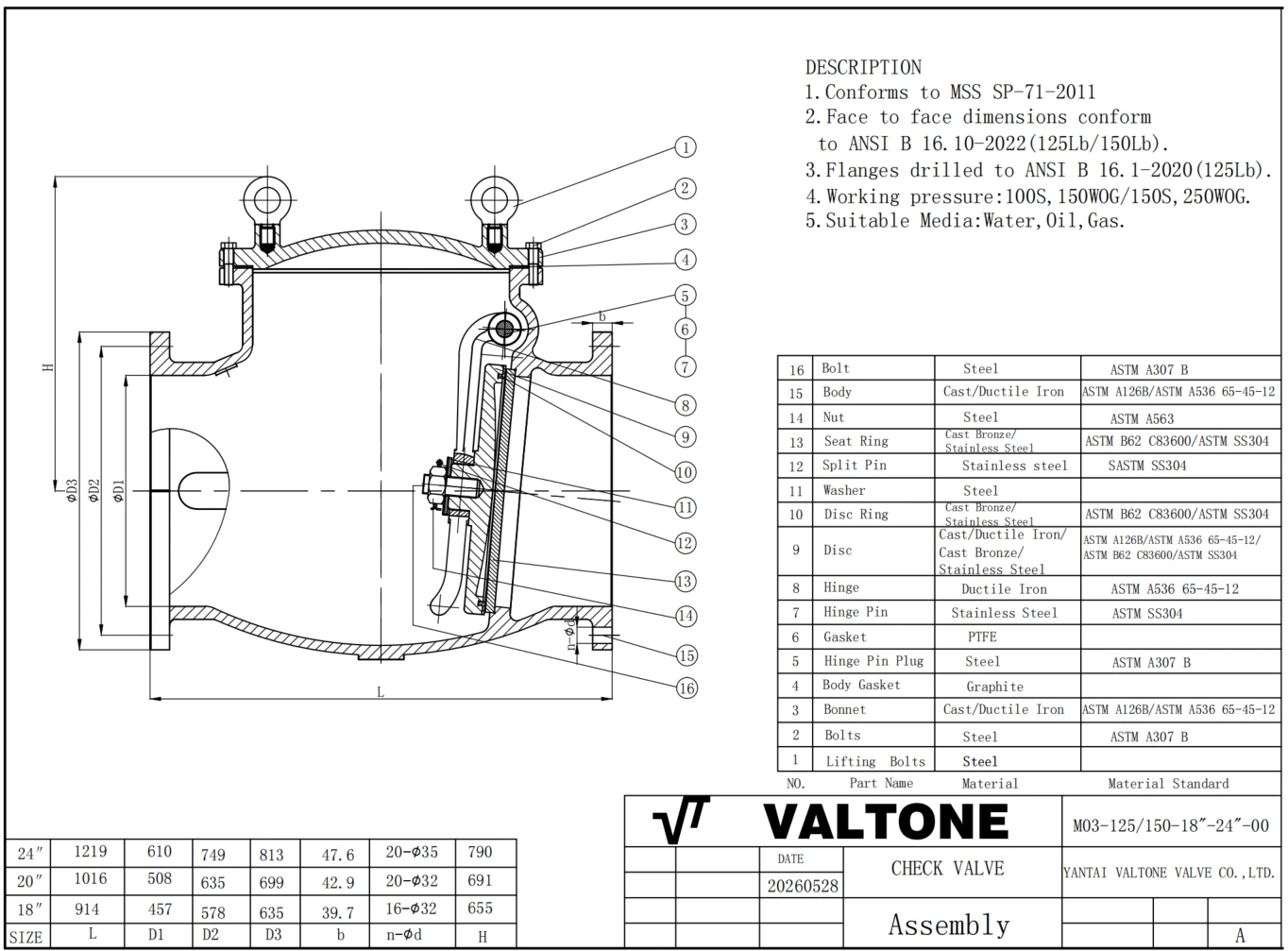

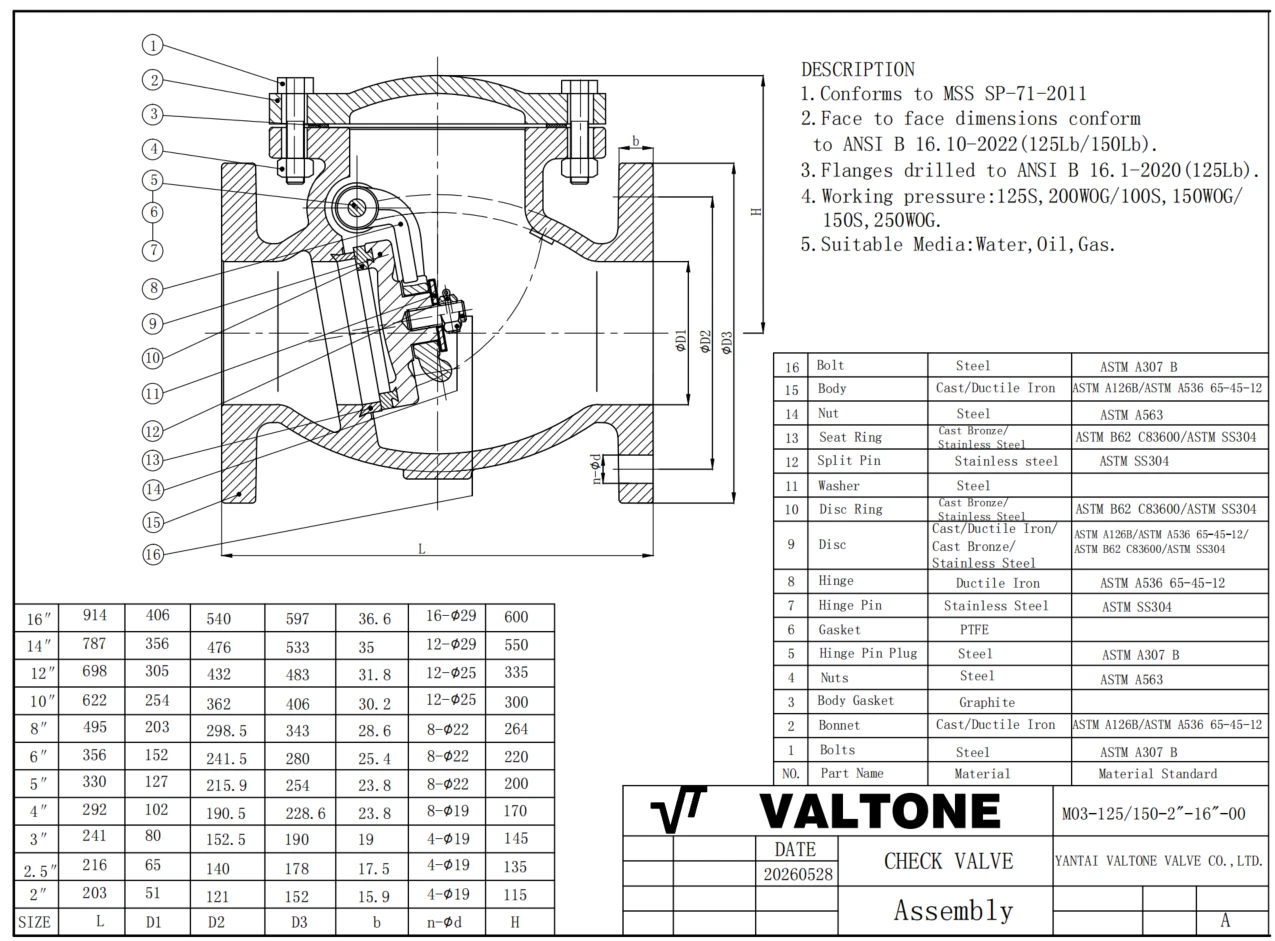

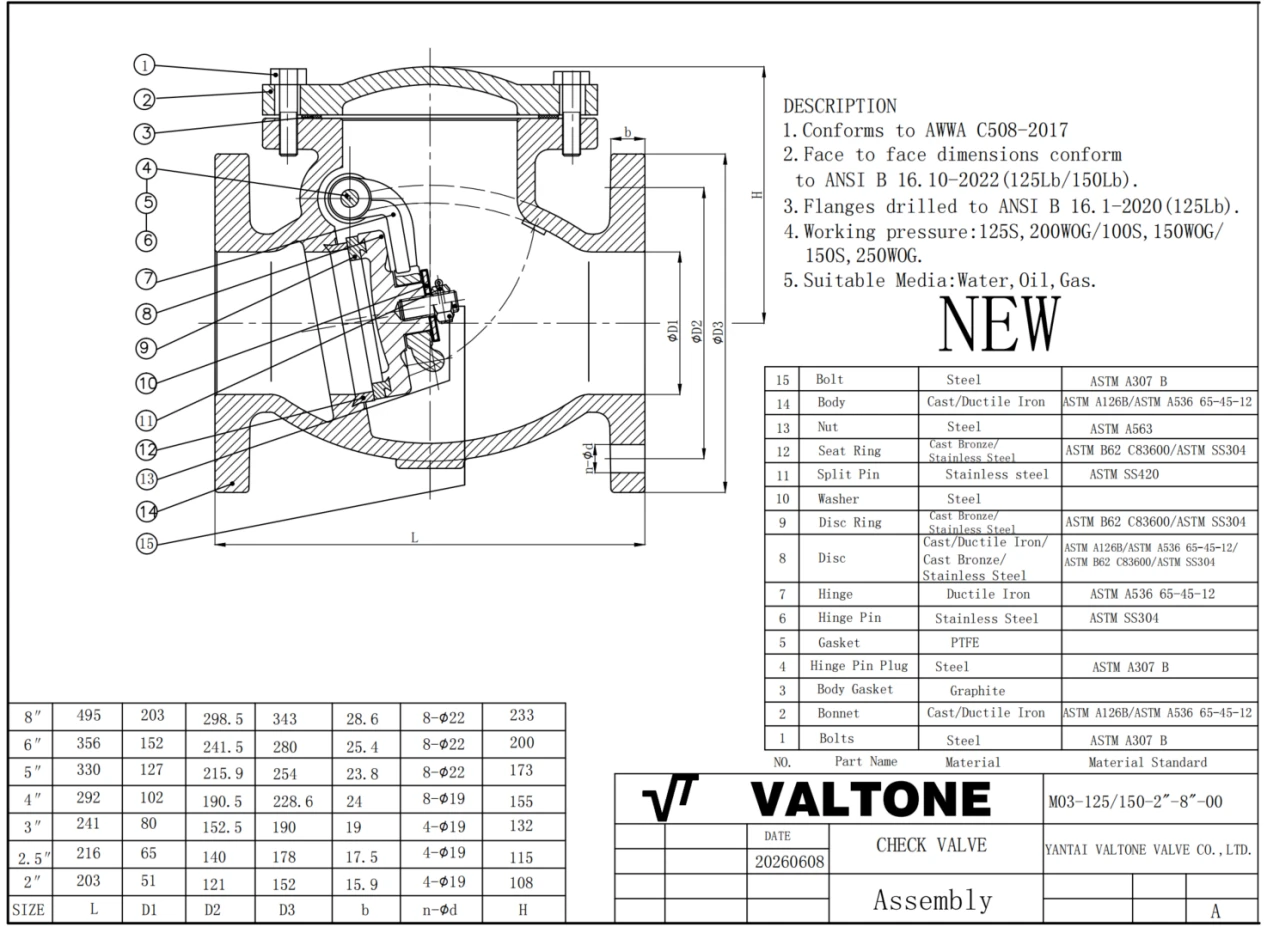

Tagħna MSS SP -71 swing check valve huwa a flanġ tal-metall bilqiegħda swing check valve iddisinjat biex jipprevjeni fluss invers fil-pipelines. Żewġ standards tad-disinn huma disponibbli: MSS SP-71-2011 u AWWA C508-2017. Id-dimensjonijiet wiċċ imb wiċċ jikkonformaw ma 'ANSI B16.10-2022, tħaffir tal-ħanek skont ANSI B16.1-2020 Class125.

Il-korp tal-valv u l-bonit huma ħadid fondut jew ħadid duttili, b'ċirku tas-sedil sostitwibbli u ċirku tad-diska fil-bronż fondut jew l-istainless steel SS304. Id-diska biċ-ċappetti tinfetaħ taħt pressjoni ta 'fluwidu 'l quddiem u tagħlaq awtomatikament biex twaqqaf il-fluss b'lura meta l-fluss jinqaleb. Id-daqsijiet ivarjaw minn 2.5" sa 24", adattati għal sistemi ta 'pipeline tal-ilma, taż-żejt u tal-gass fi proġetti muniċipali u industrijali.

• Provvista ta' ilma muniċipali u pajpijiet tad-drenaġġ
• Linji ta' distribuzzjoni bi pressjoni baxxa taż-żejt u tal-gass
• Pajpijiet tal-iskariku tal-istazzjon tal-pompa
• Sistemi tal-ilma li jiċċirkolaw impjant tal-enerġija
• Pipelines ġenerali tal-proċess industrijali

Liema standards japplikaw għall-valv ta 'kontroll swing tiegħek?

Żewġ għażliet standard: MSS SP-71-2011 u AWWA C508-2017. Id-dimensjonijiet wiċċ imb wiċċ jikkonformaw ma 'ANSI B16.10-2022; flanġijiet imtaqqbin skont ANSI B16.1-2020 Class125.

Liema klassifikazzjonijiet tal-pressjoni huma disponibbli għall-valv tal-kontroll tal-iswing MSS SP-71?

Pressjoni tax-xogħol: 125S,200WOG /100S,150WOG /150S,250WOG. Il-valvi kollha huma ttestjati idrostatikament skont API 598 u MSS SP-71.

Liema għażliet materjali huma disponibbli għaċ-ċirku tas-sedil?

Ċirku tas-sedil u materjal standard taċ-ċirku tad-diska huwa bronż fondut ASTM B62 C83600; L-istainless steel SS304 huwa aġġornament fakultattiv. Il-korp u l-bonit jistgħu jkunu ħadid fondut jew ħadid duttili. Il-pin taċ-ċappetta huwa SS304.

X'inhu r-rekwiżit ta 'installazzjoni għall-valv ta' kontroll swing?

Swing check valve huwa ddisinjat prinċipalment għall-installazzjoni ta 'pipeline orizzontali. Jeħtieġ veloċità minima tal-fluss 'il quddiem biex tiftaħ id-diska. Mhux adattat għal kundizzjonijiet ta 'fluss estremament baxx.

X'inhi d-differenza bejn swing check valve u lift check valve?

Swing check valve juża diska biċ-ċappetti bi tnaqqis fil-pressjoni baxxa, ideali għal pipelines ta 'bore kbir. Lift check valv lifts diska vertikalment, suits daqs żgħir midja nadif. It-tip ta 'swing huwa aktar komuni għall-ilma muniċipali u linji kbar taż-żejt/gass.
